Traversée de paroi pour piscine

Traversée de paroi piscine : une pièce essentielle à la construction

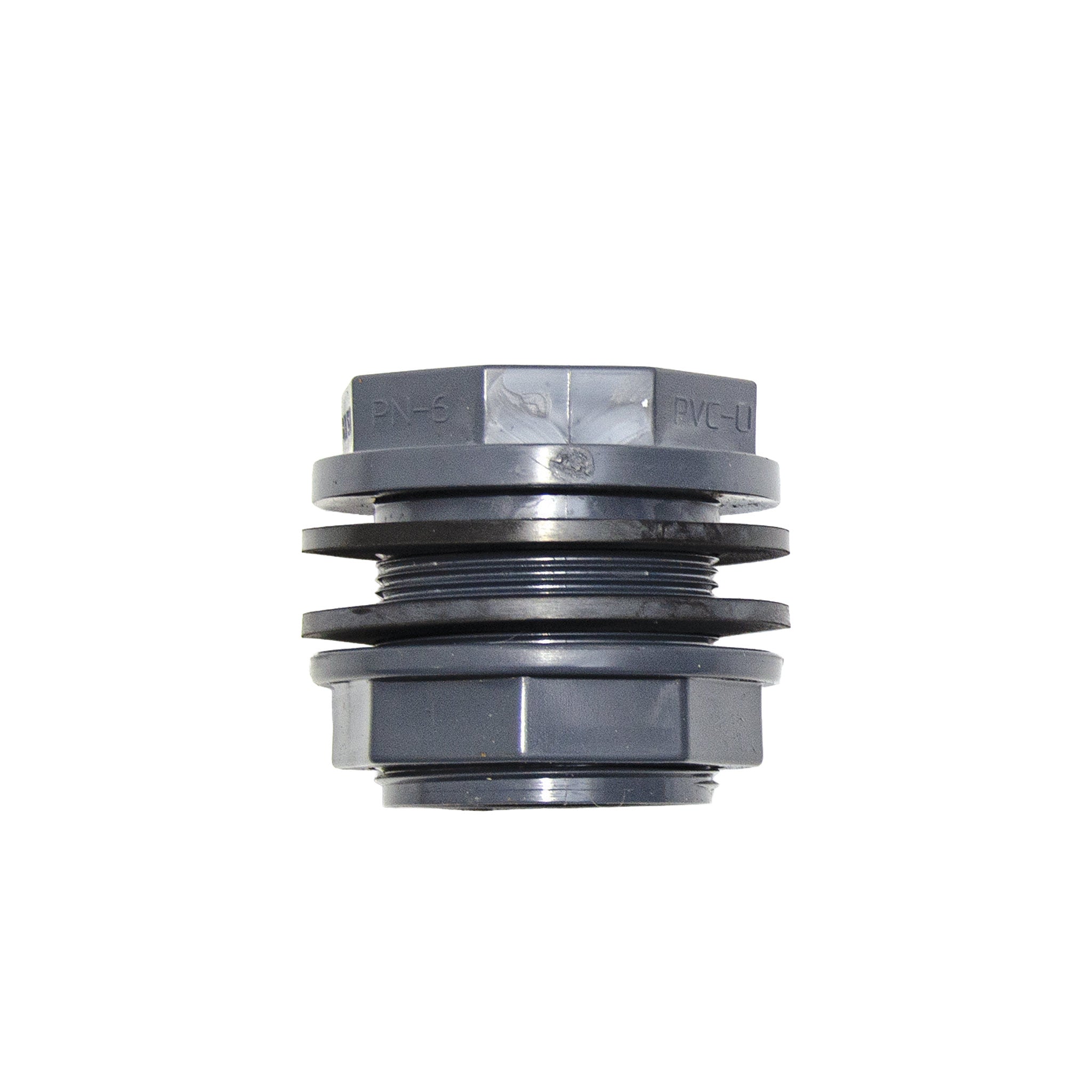

La traversée de paroi piscine est une pièce à sceller destinée à créer un passage à travers la structure du bassin.

Elle permet de relier certains équipements installés côté piscine au réseau hydraulique situé derrière la paroi.

Selon le modèle choisi, elle peut notamment recevoir une buse de refoulement, une prise balai ou certains projecteurs.

Son rôle est donc à la fois hydraulique et structurel : elle doit permettre un raccordement fiable tout en contribuant à préserver l’étanchéité du bassin.

À quoi sert une traversée de paroi ?

La paroi d’une piscine sépare l’eau du réseau de plomberie installé à l’extérieur du bassin.

Pour faire circuler l’eau entre ces deux zones, il faut créer un passage parfaitement maîtrisé.

La traversée de paroi constitue cette interface.

Elle est intégrée à la structure puis raccordée aux canalisations et à la pièce visible dans le bassin.

La collection Waterbox de pièces à sceller la présente justement comme un élément clé permettant de relier les équipements hydrauliques au réseau tout en traversant la structure.

Traversée de paroi pour buse de refoulement

Une buse de refoulement piscine renvoie l’eau filtrée vers le bassin.

Selon la configuration, elle peut être vissée ou montée sur une traversée de paroi qui assure la liaison avec la canalisation placée derrière le mur.

La traversée doit alors être choisie selon la buse, le diamètre de plomberie et le type de revêtement.

Une installation correctement dimensionnée facilite la circulation de l’eau tout en limitant les risques de fuite autour de la pièce à sceller.

Traversée de paroi pour prise balai

La prise balai piscine peut également nécessiter une traversée de paroi.

Elle permet de raccorder un balai aspirateur ou certains robots hydrauliques au circuit de filtration.

La prise balai Hayward proposée par Waterbox peut notamment être raccordée en 2 pouces à visser avec la traversée de paroi 3352 ou directement en Ø50 mm selon l’installation.

Cette compatibilité doit être vérifiée avant de choisir les différentes pièces.

Traversée de paroi pour projecteur piscine

Certains projecteurs compacts utilisent également une traversée de paroi ou une prise compatible pour leur installation.

Le projecteur tubulaire SEAMAID commercialisé par Waterbox est par exemple conçu pour se visser dans une prise balai ou une traversée de paroi avec filetage 1,5".

Cette solution permet d’intégrer un éclairage discret dans des zones comme les escaliers, plages immergées ou spas.

Le choix de la traversée doit néanmoins rester compatible avec la référence exacte du projecteur.

Traversée de paroi pour liner et PVC armé

Le revêtement influence directement le choix des pièces à sceller.

Une traversée de paroi pour liner doit permettre l’utilisation des systèmes d’étanchéité adaptés au revêtement synthétique.

Les pièces complémentaires installées côté bassin peuvent notamment utiliser des joints et une bride afin de maintenir le liner autour de l’ouverture.

Les mêmes principes s’appliquent aux piscines équipées d’une membrane PVC armée lorsque le fabricant prévoit cette compatibilité.

Traversée de paroi piscine béton

Sur une piscine béton, la traversée est généralement intégrée à la structure pendant la construction.

Sa forme extérieure permet de créer un bon ancrage dans la paroi.

La traversée Hayward 3352 proposée par Waterbox possède notamment une collerette hexagonale conçue pour faciliter son scellement dans la maçonnerie.

Elle est destinée aux piscines béton avec liner ou membrane armée.

Traversée de paroi 2 pouces ou Ø50 mm

Les traversées peuvent proposer différents systèmes de raccordement.

Le 2 pouces est couramment utilisé pour les raccords vissés, tandis que le Ø50 mm est très répandu dans les réseaux de plomberie PVC de piscines privées.

La traversée Hayward 3352 dispose par exemple d’un raccordement extérieur permettant un montage en 2" ou en Ø50 mm selon le côté et la configuration utilisée.

Il faut donc toujours vérifier la plomberie prévue avant de choisir la pièce.

Une longueur adaptée à l’épaisseur de la paroi

L’épaisseur d’une structure varie selon la méthode de construction.

Une traversée trop courte ne permet pas de traverser correctement la paroi, tandis qu’un modèle trop long peut nécessiter un ajustement.

Certains produits sont donc conçus pour être recoupés.

La Hayward 3352 mesure par exemple 250 mm et peut être ajustée afin de s’adapter à l’épaisseur de la paroi selon les conditions prévues par le fabricant.

Quand prévoir les traversées de paroi ?

Ces pièces doivent être définies au moment de la conception hydraulique de la piscine.

Avant le montage définitif des parois, il faut déterminer le nombre de buses de refoulement, prises balai, éclairages et autres équipements nécessitant un passage.

Une fois le béton coulé et le revêtement installé, ajouter une nouvelle traversée devient beaucoup plus complexe.

Les kits piscine complets Waterbox comprennent d’ailleurs plusieurs traversées de paroi directement dans leur pack de pièces à sceller.

Bien positionner une traversée de paroi

Le positionnement dépend de l’équipement final.

Les traversées destinées aux buses doivent être placées selon la conception hydraulique du bassin afin de favoriser une bonne circulation de l’eau.

Celles prévues pour une prise balai ou un éclairage répondent à d’autres contraintes de hauteur et d’accessibilité.

Il est donc préférable de réaliser un plan des pièces à sceller avant le début du chantier.

Traversée de paroi et étanchéité piscine

Une fuite autour d’une pièce traversant la structure peut être particulièrement difficile à traiter une fois la piscine terminée.

La qualité de l’installation est donc essentielle.

Le support doit être correctement préparé, la traversée positionnée sans contrainte et les joints ou brides de l’équipement final installés conformément aux instructions du fabricant.

La compatibilité entre structure, traversée, revêtement et pièce à sceller est primordiale.

Traversée de paroi ou traversée de câble ?

Ces deux produits ne remplissent pas la même fonction.

La traversée de paroi piscine sert principalement à créer un passage hydraulique ou à recevoir un équipement.

Une traversée ou un passe-câble est davantage destiné au cheminement d’un câble électrique, notamment pour certains éclairages.

Il est donc important de choisir la pièce selon la fonction réellement recherchée.

Traversées de paroi et pièces à sceller piscine

Les traversées font partie de l’univers plus large des pièces à sceller piscine.

Skimmers, buses de refoulement, prises balai, bondes de fond, régulateurs de niveau et traversées doivent être pensés ensemble pour créer un circuit hydraulique cohérent.

Waterbox regroupe d’ailleurs ces différentes familles dans sa collection dédiée aux pièces à sceller.

Construction neuve ou rénovation

La traversée de paroi est principalement anticipée lors de la construction.

Certaines rénovations importantes peuvent néanmoins nécessiter le remplacement ou l’ajout d’une pièce, notamment lorsqu’un bassin change de configuration hydraulique.

Dans ce cas, il faut tenir compte de la structure existante, du revêtement et de l’accessibilité de la plomberie.

Les travaux sont généralement plus importants que le simple remplacement d’une buse ou d’une prise balai.

Choisissez votre traversée de paroi chez Waterbox

Diamètre, longueur, filetage, type de raccordement et compatibilité avec le revêtement sont les principaux critères de choix.

Waterbox propose notamment la traversée de paroi Hayward 3352, conçue pour les piscines béton avec liner ou membrane armée et compatible avec différents équipements hydrauliques.

Choisissez votre traversée selon la pièce à sceller prévue, l’épaisseur de la structure et le diamètre de votre plomberie afin d’obtenir une installation cohérente et durable.
